 電纜卷筒 >> 電動式電纜卷筒


產品名稱:
電動式電纜卷筒
產品類別:
電纜卷筒

    產 品 說 明


產品概述

T1D系列恒張力電纜卷筒主要用于移動式電氣設備自動收放電纜,保證安全生產,延長電纜使用壽命。

T1D型電纜卷筒結構簡單,性能可靠、安裝使用方便,主要適用于門吊、塔吊、橋式起重機等移動設備的大、小車。

結構特點

1、張力恒定,電磁張力調節范圍大,用戶根據需要調節好張力后張力恒定。
2、同步性能好,由于電纜卷筒具有良好的打滑性能,所以卷筒卷取速度與移動設備運行速度同步。
3、自鎖性能佳,電纜卷筒的電機斷電時,為了使纏繞在筒上的電纜不滑落,本機設置具有自鎖性能的渦輪付裝置。

工作原理

T1D型電纜卷筒使用情況有兩種:
1、電源在移動設備行走的端部,當卷筒卷纜時,卷筒電機通電,經傳動系統驅動卷筒卷纜,放纜時,移動設備行走,電纜牽引卷筒反方向轉動而放纜,此時,卷筒電機停止工作,打滑機構打滑。
2、電源在移動設備移動行程的中部,卷纜時卷筒電機帶動傳動系統驅動卷筒卷纜,當移動設備行走超過電源位置時,電纜牽引卷筒反方向運動而放纜,此時卷筒電機照常工作,而打滑機構加速打滑。

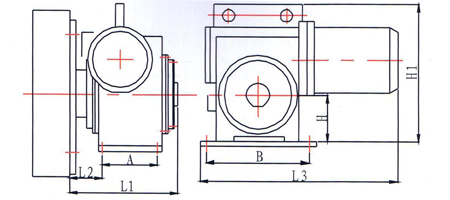

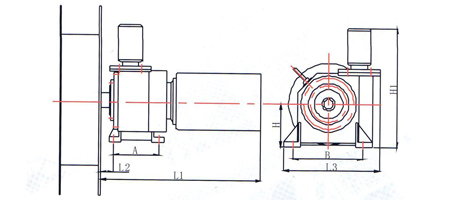

外形尺寸及結構圖

尺寸型號 T1D-Ⅰ T1D-Ⅱ T1D-Ⅲ T1D-Ⅳ T1D-Ⅴ
A 80 210 220 233 250
B 200 175 270 330 445
H 97 145 160 185 200
H1 257 505 530 548 715
L1 242 602 665 750 820
L2 76 50 54 75 110
L3 440 276 355 425 530




技術參數
型號 適用電纜(mm2) 卷取速度(m/min) 卷取力距(NM) 卷取距離 主機重量(Kg)
截面積 外徑 水平 垂直
T1D-Ⅰ 4-6 Φ21 ≤60 ≤30 ±70 40 55
T1D-Ⅱ ≤25 Φ36 ≤40 ≤90 ±100 60 88
T1D-Ⅲ ≤35 Φ39 ≤45 ≤180 ±150 80 120
T1D-Ⅳ ≤50 Φ46 ≤45 ≤350 ±150 100 225
T1D-Ⅴ ≤70 Φ51 ≤45 ≤460 ±150 120 245
注:若選用比上表中更大電纜卷筒,請選用我廠生產的TIC磁滯式電纜卷筒。
