產品概述
DKT1C磁滯式電纜卷筒為本公司消化吸收德國AGE公司技術,專門為港口起重設備設計的,本產品與常用的配重式(重錘式)、力矩馬達式、摩擦式電纜卷筒相比、具有近似恒力矩驅動,電機單向運轉能堵轉且力矩可調,并有自制動功能,無需安裝制動器,安全可靠,是目前國內最理想的電纜卷繞裝置。
本產品可廣泛用于港口門座起重機、集裝箱橋吊、輪胎吊、龍門吊、裝船機、卸船機、塔吊等移動式起重設備及其它類似工況的重型機械設備。

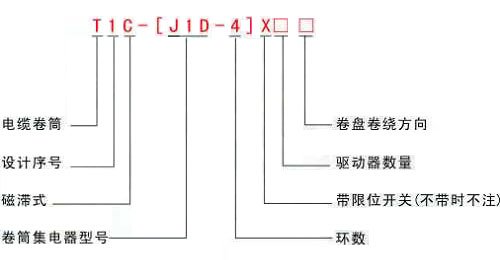

型號說明
使用條件
A、海拔高度不超過2000M。 B、環境溫度30度~+45度。 C、允許在淋雨、濺雨條件下和有塵埃的場所工作。 D、安裝部位最高震動條件為:5~13Hz時,位移1.5mm,13~150Hz 時,振動速度為10m/s。 E、集電箱防護等級IP54
主要技術參數
A、額定工作電壓:380V 、6KV 、10KV。 B、額定電流:I型滑環400A,Ⅲ型滑環10A,Ⅳ型滑環100A,Ⅴ型滑環800A。 C、輸出力矩調整范圍:130~300NM(以單個驅動器計) D、重量:卷盤及集電器重量參見表6、表7;單個驅動器總成(包括驅動電機、磁滯聯軸器、行星減速箱、小齒輪傘)71Kg;主減速箱裝配180Kg(裝配空心軸為粗軸)用戶可根據選用的卷盤外徑,集電器規格,驅動器數量及齒輪箱重量計算出電纜卷筒的總重量。

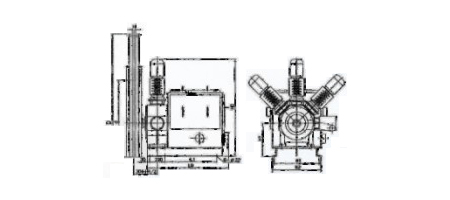

外形尺寸及結構圖
電纜卷筒 |
L0 |
H0 |
H1 |
B1 |
B2 |
L1 |
安裝支架 |
集電器型號 |
動力箱 |
380KV |
775 |
1205 |
325 |
420 |
480 |
— |
不用 |
J1D |
380KV |
1062 |
1346 |
461 |
636 |
682 |
730 |
用 |
J3D |
10KV |
1343 |
1346 |
466 |
698 |
745 |
1000 |
用 |
J2D |
控制用 |
14環 |
775 |
1205 |
325 |
420 |
480 |
— |
不用 |
J1K |
24環 |
895 |
— |
不用 |
J2K |
37環 |
1110 |
1346 |
466 |
730 |
用 |
J3K |
48環 |
1250 |
1000 |
用 |
J4K |
卷筒驅動器數量n的取值
|
1800 |
2200 |
00 |
3000 |
3400 |
3800 |
4200 |
GFR(14×15) |
h |
≤4 |
|
|
|
n |
1 |
GFR(24×15) |
h |
≤4 |
|
|
n |
1 |
2 |
YCW(3×70+1×25) VGF(3×35+1×16) |
h |
|
≥2-4 |
≥2-4 |
|
≥3-4 |
n |
2 3 |
YCW(3×120+1×35) |
h |
|
≥3-4 |
≥2.5-4 |
≥2.5-3 |
≥3-4 |
≥2.5-3 |
≥3-4 |
≥3-4 |
n |
2 |
3 |
2 |
3 |
4 |
GBF(3×35+1×16) |
h |
|
≥2.5-4 |
≥3-4 |
n |
2 |
3 |
注:①D—卷盤外徑;h—卷盤安裝高度;②表中數值供用戶參考,超出上述范圍可協調訂貨,當驅動器數量超過5只時請選用本廠2C磁滯式電纜卷筒 |
卷筒集電器型號用規格
集電器型號 |
額定工作電壓 |
滑環碳刷配置數量 |
重量 |
備注 |
R2型動力環(個) |
每環碳刷(對) |
R2 型接地環(個) |
每環碳刷(對) |
R3型動力環(個) |
每環碳刷(對) |
R3 型接地環(個) |
每環碳刷(對) |
R1型動力環(個) |
每環碳刷(對) |
R1型接地環(個) |
每環碳刷(對) |
R0型接地環(個) |
每環碳刷(對) |
J1D |
380V |
3 |
3 |
1 |
2 |
|
|
45 |
用于動力電纜卷筒 |
J3D |
380V |
|
3 |
6 |
1 |
2 |
|
120 |
J2D |
380V |
|
3 |
1 |
|
100 |
J1K |
380V |
|
14 |
|
60 |
J2K |
380V |
|
24 |
|
70 |
用于控制電纜卷筒 |
J3K |
380V |
|
37 |
|
80 |
J4K |
380V |
|
48 |
|
90 |
注:①表中滑環單環承受電流:Ⅰ型為400A,Ⅲ型為10A,Ⅳ型為100A,Ⅴ型為800A; ②表中滑環所配碳刷,每對承受電流:Ⅰ型、Ⅳ型、Ⅴ型為160A,Ⅲ型為20A; ③表中所列為本廠常規產品,特殊規格協商訂貨。 |
卷盤尺寸和容纜長度
|
H |
內徑d |
外徑D |
1800 |
2200 |
2600 |
3000 |
3400 |
3800 |
4200 |
CEER(14×15)Φ25.9(帶鋼纜) |
32 |
900 |
68/184 |
117/224 |
170/264 |
239/304 |
— |
CEER(24×15)Φ32.6(帶鋼纜) |
40 |
51/190 |
90/230 |
137/270 |
190/310 |
249/350 |
— |
YCW(3×50+1×16)Φ45.8 |
56 |
1200 |
— |
80/300 |
119/340 |
163/380 |
213/420 |
262/460 |
YCW(3×70+1×25)Φ51.5 |
64 |
— |
71/300 |
105/340 |
144/380 |
188/420 |
237/460 |
YCW(3×35+1×16)Φ52 |
YCW(3×120+1×35)Φ51.5 |
74 |
— |
59/310 |
92/350 |
122/390 |
155/430 |
203/470 |
GBR(3×35+1×16)40×60 |
— |
88/310 |
138/350 |
183/390 |
232/430 |
304/470 |
電纜卷筒控制箱起保護卷筒及電纜的作用
-
|
JDK-1 |
JDK-2 |
JDK-3 |
JDK-4 |
JDK-5 |
驅動器個數 |
1 |
2 |
3 |
4 |
5 |
A |
300 |
350 |
400 |
B |
400 |
450 |
500 |
C |
300 |
300 |
350 |
-
導纜架
導纜架的作用主要是使用電纜卷筒時,電纜能順著碼頭電纜溝的方向?qū)腚娎|溝內以免電纜不規則地堆放,以致被車軋壞。導纜架主要有通用導纜架和擺動式導纜架兩種。通用導纜架結構簡單,用戶安裝方便,在電纜卷筒收放電纜時,僅起導向作用,其外形尺寸見圖、規格按表選取。
L |
≤500 |
>500-800 |
>800-1000 |
>1000-1200 |
D |
220 |
250 |
275 |
300 |
d |
180 |
210 |
230 |
250 |
Φ |
13 |
17 |
kg |
-145 |
150 |
-160 |
170 |
擺動式導纜架
擺動式導纜架除了在電纜卷筒收放纜導向作用外,還能由兩個方向判別限位開關給主機控制室提供大車運行信號,并通過導纜架的兩個限位開關實現對電纜的過張力保護,其保護及安裝尺寸如圖所示。
T2C型電纜卷筒
當電纜及卷盤產生的力矩大于T1C電纜卷筒五個驅動器產生的力矩時。采用T2C型電纜卷筒。
|
